Разъемы материнской платы

В этой заметки я хочу рассказать про разъемы. Постараюсь просто и понятно описать каждый из них.

Питание

Чтоб подключить блок питания к материнской плате, необходимо вставить два штекера. 24(ATX 12v 2x) и 4-8 (ATX 12v)

Разъемы Питание
Разъемы Питание

Процессор

При выборе материнской платы для определенного процессора, обратите внимание на SOCKET (Сокет). Сокет это разъем для процессора. На ценниках, характеристиках он обозначается как LGA.

Оперативная память

Оперативную память желательно выбирать с одной тактовой частотой. Если вы этого не сделаете, тогда она будет по наименьшей. Например у вас две планки, одна имеет частоту 800 другая 600. Оперативная память будет работать с частотой 600. На современных компьютера оперативная память используется DDR4 и DDR3.

Оперативная память
Оперативная память

Разъемы видеокарт

На данный момент видеокарты выпускаются с разъемом PCI-E. На очень старых компьютерах был разъем AGP. К тому же на материнской плате этих разъемов может быть несколько. Для подключения нескольких видеокарт их надо соединить SLI мостом (для Nvidia) или CrossFirex (для AMD). Хочу заметить что в случаях с Nvidia устанавливаются только одинаковые видеокарты.

Рекомендую статью как выбрать видеокарту

Разъемы видеокарт
Разъемы видеокарт

Разъемы для жесткого диска и дисковода

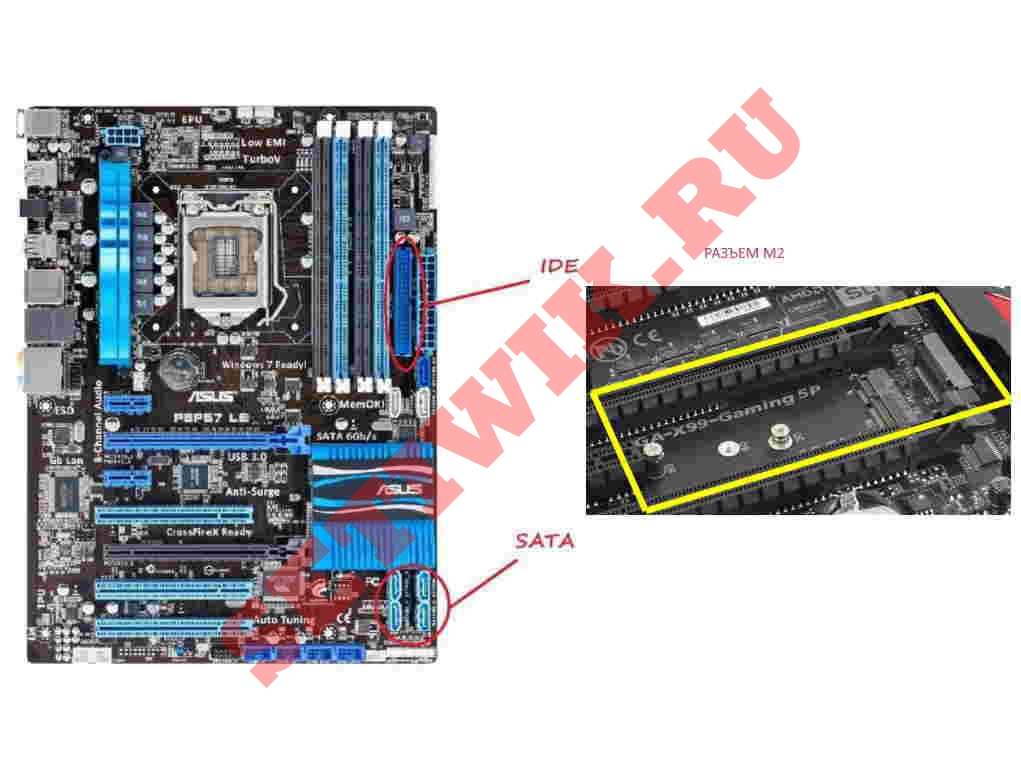

Существует несколько разъемов для жестких дисков. Начну от старого к новому: IDE, SATA, M2 sata express.

Разъемы для жесткого диска и дисковода
Разъемы для жесткого диска и дисковода

Слоты расширения

Применяются для установки дополнительного оборудования. Например TV тюнер, сетевая карта, POST карта, Звуковая карта. Существует два вида слотов расширения PCI и PCI -1/

Слоты расширения
Слоты расширения

Разъемы системы охлаждения (кулеров, вентиляторов)

Здесь все элементарно и просто. Трех или Четырех пиновые (контактные) разъемы, подписаны на материнской плате как CPU_FAN и SYS_FAN. Разница в количестве контактов заключается в авторегулировке оборотов. Так что 3-х пиновый кулер можно подключить к четырехпиновому.

Разъемы системы охлаждения (кулеров, вентиляторов)
Разъемы системы охлаждения (кулеров, вентиляторов)

Кулера требуются для охлаждения компьютера. Если компьютер шумит то виноваты именно они. Рекомендую статью почему шумит компьютер

Разъем передней панели

Ну и в заключении, картинка подключения передней панели комп’ютера.

разъемы передней панели
разъемы передней панели
