Что такое топология шины

Всем здравствуйте, в этой заметке я расскажу что такое топологи шины. Статья будет очень короткой поэтому давайте рассмотрим топологию шины локальных сетей.

Топология компьютерной сети это то как эти компьютеры подключены к друг другу. Существует три основных способа.

  • Шина (bus), при такой топологии все компьютеры параллельно подключаются к одной линии связи. Информация от каждого компьютера одновременно передается всем остальным компьютерам;
  • Звезда (star), при которой к одному центральному компьютеру присоединяются остальные периферийные компьютеры, причем каждый из них использует свою отдельную линию связи;
  • Кольцо (ring), в таком построении сети каждый компьютер передает информацию всегда только одному компьютеру, следующему в цепочке, а получает информацию только от предыдущего в цепочке компьютера, и эта цепочка замкнута в «кольцо».

Как мне известно на практике очень часто используют и комбинации базовых топологий. Но большинство сетей ориентированы именно на эти три.

Что такое топология шины

Топология шины — это конфигурация, в которой все компьютеры подключены к общей среде передачи. Которая в свою очередь пассивно распределяет сигнал. Подключение или отключение компьютера не влияет на работу других устройств в сети. Максимальная длина линии и количество подключенных станций определяются стандартами в зависимости от типа линии. Могут быть конфликты с интенсивной передачей данных. Эта топология характеризуется низким уровнем безопасности. Все из-за того  что все данные передаются по одной линии связи. Поэтому их перехват неавторизованным пользователем весьма вероятен. Прерывание среды передачи (шины) приводит к прекращению работы всей сети. Кроме того, следует отметить, что определение места повреждения и ошибок передачи относительно сложно.

Особенности топологии Шина

В топологии «шина» по своей структуре предполагается идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать только по очереди, так как линия связи единственная. В противном случае передаваемая информация будет искажаться в результате наложения сигналов (конфликта, коллизии). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).

В топологии «шина» отсутствует центральный абонент, через которого передается вся информация, что увеличивает ее надежность. Ведь при отказе любого центра перестает функционировать вся управляемая этим центром система. Добавление новых абонентов в шину довольно просто и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины требуется минимальное количество соединительного кабеля по сравнению с другими топологиями.

Так как разрешение возможных конфликтов в данном случае ложится на сетевое оборудование каждого отдельного абонента, аппаратура сетевого адаптера при топологии «шина» получается сложнее, чем при других топологиях. Однако из-за широкого распространения сетей с топологией «шина» (Ethernet, Arcnet) стоимость сетевого оборудования получается не слишком высокой.

Шине не страшны отказы отдельных компьютеров, так как все остальные компьютеры сети могут нормально продолжать обмен. Может показаться, что шине не страшен и обрыв кабеля, поскольку в этом случае мы получим две вполне работоспособные шины. Однако из-за особенностей распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных согласующих устройств — терминаторов.

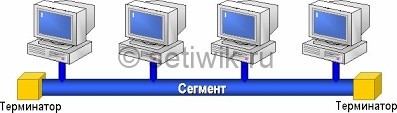

Терминатор в топологии шины

Без включения терминаторов сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Так что при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались соединенными между собой. Короткое замыкание в любой точке кабеля шины выводит из строя всю сеть. Любой отказ сетевого оборудования в шине очень трудно локализовать, так как все адаптеры включены параллельно, и понять, какой из них вышел из строя, не так-то просто.

Что такое топология шины
Что такое топология шины

При прохождении по линии связи сети с топологией «шина» информационные сигналы ослабляются. И никак не восстанавливаются, что накладывает жесткие ограничения на суммарную длину линий связи. Кроме того, каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента. Это предъявляет дополнительные требования к приемным узлам сетевого оборудования. Для увеличения длины сети с топологией «шина» часто используют несколько сегментов (каждый из которых представляет собой шину). Соединенных между собой с помощью специальных восстановителей сигналов — репитеров, или повторителей.

Однако такое наращивание длины сети не может продолжаться бесконечно, так как существуют еще и ограничения, связанные с конечной скоростью распространения сигналов по линиям связи.
